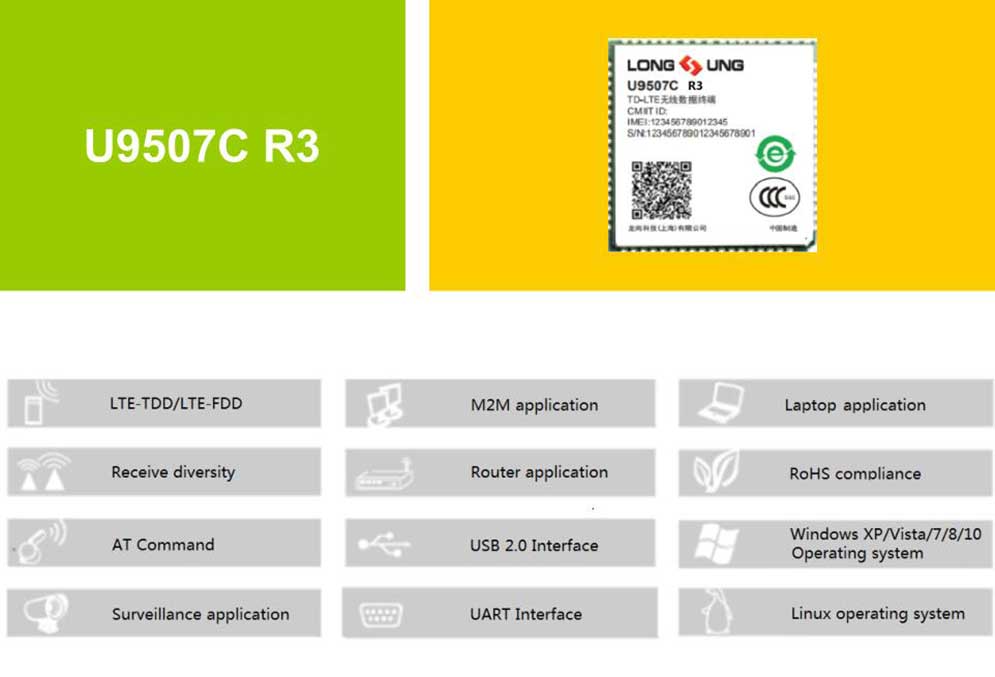

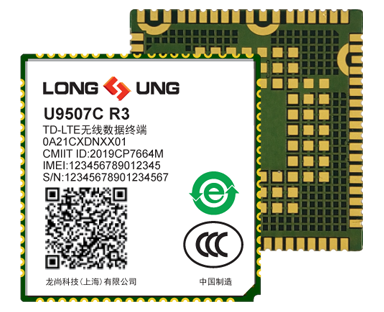

U9507C R3

U9507C R3 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接口;可以工作在 LTE-TDD/LTE-FDD/UMTS/EDGE/GPRS/GSM 等多种制式。
在 LTE-TDD/LTE-FDD 制式下,U9507C R3 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆盖的情况下,U9507C R3 还可以可靠安全地注册到 3G(UMTS)或 2G(EDGE/GPRS)网络。
U9507C R3 除了提供高速数据接入,还提供短信、语音通话等功能,并能够被用在 CPE、视频、车载多媒体、路由器、平板电脑、数据卡等多个领域。

7926

分享
  • 产品概述
  • 产品特性
  • 相关下载

U9507C R3 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接口;可以工作在 LTE-TDD/LTE-FDD/UMTS/EDGE/GPRS/GSM 等多种制式。
在 LTE-TDD/LTE-FDD 制式下,U9507C R3 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆盖的情况下,U9507C R3 还可以可靠安全地注册到 3G(UMTS)或 2G(EDGE/GPRS)网络。
U9507C R3 除了提供高速数据接入,还提供短信、语音通话等功能,并能够被用在 CPE、视频、车载多媒体、路由器、平板电脑、数据卡等多个领域。


基本特性:

• EDGE multi-slot class 33
• GPRS multi-slot class 33
• 兼容GSM phase 2/2+
• 输出功率:
- Class 3 (0.25W) for LTE/UMTS
- Class 4 (2 W) for GSM 900
- Class 1 (1 W) for GSM 1800
• 通过AT命令控制:(3GPP TS27.005/ TS27.007,3GPP2 )
• 电压范围:3.3V-4.2V
• 低功耗: - 休眠模式:3mA   - 漏电流:16 μA
• 尺寸:31.0mm×30.0mm×2.4mm
• 温度范围:-40°C to +85°C
• 包装方式:载带;44*2.9mm,400Pcs



频段配置

U9507C R3:
• LTE-TDD 五频 Band 34/38/39/40/41
• LTE-FDD 四频 Band 1/3/5/8
• UMTS 四频 Band 1/3/5/8
• GSM 双频 Band 3/8



数据接入规模:

• 支持 Release 11 Category 4
• LTE-FDD up to 150 Mbps DL,50 Mbps UL
• LTE-TDD up to 130 Mbps DL,35 Mbps UL
• DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
• EDGE class 33: 296kbps DL,236.8kbps UL
• GPRS class 33: 107kbps DL,85.6kbps UL
• 非透明传输模式
• 支持PBCCH
• PPP-stack
• Coding schemes CS 1,2,3,4
• NDIS




接口 :

• 封装:LCC+LGA
电源
USB 2.0 高速接口
UICC/SIM/UIM 接口 3 V / 1.8 V:
• UART
PCM
天线接口




协议栈:

TCP/ UDP/ PPP/ FTP*/ HTTP*/HTTPS*/ SMTP*/ SMTPS*/ FTPS*/NTP*/ PING/ SSL/ CMUX* MQTT*



认证:

• SRRC、CCC、CTA



附加特性 :

• PCM
• DTMF
• TTS


按文件类型搜索

  • U9507C R3 规格书V1.0 PDF 2020-10-27

  • U9507C_R3_模块硬件接口手册_V1.1 PDF 2020-10-22
