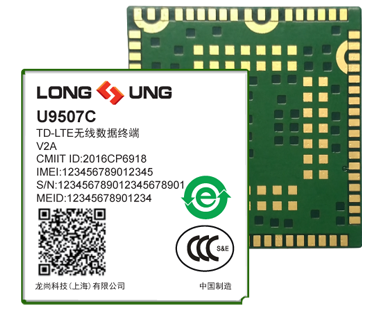

U9507C V2A

U9507C V2A 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接口。 可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM 等多种制式。
在 LTE-TDD/LTE-FDD 制式下,U9507C V2A 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆 盖的情况下,U9507C V2A 还可以可靠安全地注册到 3G(TD-SCDMA/UMTS/EVDO)或 2G (EDGE/GPRS/CDMA)网络。

5837

分享
  • 产品概述
  • 产品特性
  • 相关下载

U9507C V2A 是龙尚科技推出的一款 LTE Cat4 无线通信模块,内置丰富的网络协议,集成多个标准接口。 可以工作在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM 等多种制式。

在 LTE-TDD/LTE-FDD 制式下,U9507C V2A 上下行速率可以达到 50Mbps 和 150Mbps,在没有 LTE 覆 盖的情况下,U9507C V2A 还可以可靠安全地注册到 3G(TD-SCDMA/UMTS/EVDO)或 2G (EDGE/GPRS/CDMA)网络。

U9507C V2A 除了提供高速数据接入,还提供短信、彩信、电话薄、语音通话等功能,使其广泛应用于工 业、消费品以及车载领域。汽车级制造和品质流程使其尤其适用于汽车相关领域,如车载导航系统、车辆 远程、远程车辆诊断、车载无线路由器、车队管理、车辆追踪、车载信息娱乐系统等。


基本特性
• 电压范围:3.3V-4.2V
• 低功耗:- 休眠模式:3mA       - 关机电流:16 μA
• 尺寸:31.0mm×30.0mm×2.4mm
• 重量:约5 g
• LGA封装
• 温度范围:-40°C to +85°C
3GPP TS27.005/ TS27.007,3GPP2 和
其他增强型型AT命令


频段配置

• LTE-TDD 四频 Band 38/39/40/41

• LTE-FDD 四频 Band 1/3/5/8

• TD-SCDMA 双频 Band 34/39

• UMTS 双频 Band 1/8

• EVDO 单频 BC0

• CDMA1x 单频 BC0

• GSM 双频 Band 3/8


数据传输:

• LTE-FDD up to 150 Mbps DL,50 Mbps UL
• LTE-TDD up to 130 Mbps DL,35 Mbps UL
• DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
• TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
• 1xEV-DO ReA up to 3.1Mbps DL,1.8Mbps UL
• EDGE class 33: 296kbps DL,236.8kbps UL
• GPRS class 33: 107kbps DL,85.6kbps UL




GNSS:

• 支持GPS/BeiDou/GLONASS/Galileo/QZSS

• 灵敏度 :    - 捕获:-146dBm      - 重捕获:-158dBm      - 跟踪:-162dBm

• TTFF (Autonomous @Open Sky)     - 冷启动:<28s   - 温启动:<27S   - 热启动:2.9S

• TTFF (XTRA Enabled @Open Sky)   - 冷启动:<18s   - 温启动:<2.5S   - 热启动:1.8S


接口:

• 一路USB 2.0 高速接口
• 一个SIM/USIM 接口 3 V / 1.8 V:
• 3路UART接口
• 一路PCM接口
• 2个SDIO接口
• 一个SGMII接口
• 2个IIC接口
• 1个SPI接口
• 天线接口
• GPIO


短信规格:

• 点对点 MO 和 MT      • SMS 小区广播       • Text 和 PDU 模式


 协议栈:

TCP/ UDP/ PPP/ FTP/ HTTP/ HTTPS/ SMTP*/SMTPS*/ MMS/ FTPS*/ NTP/ PING/ QMI/ SSL/NITZ/ CMUX/ MQTT*


认证:

• SRRC        • CCC         • CTA


 附加特性:

• Open Linux        • 支持多路APN          • DFOTA         • 支持程序/数据备份     • ESD/EMI防护

按文件类型搜索

  • U9507C V2A_模块规格书_V1.1 PDF 2020-10-22
